Nhà máy may mặc - Cung cấp giải pháp lọc sóng hài

01/12/2025
119

1. Nguyên nhân gây ra sóng hài

6

1) Phụ tải phi tuyến (Non-linear loads)

Đây là nguyên nhân chiếm trên 90%. Các thiết bị lấy dòng điện theo dạng không sin:

  • Biến tần (VFD, inverter)

  • UPS, bộ nạp battery

  • Bộ chỉnh lưu AC/DC

  • Thiết bị điện tử công suất (SMPS, LED drivers)

  • Máy tính, server, PLC

Dòng điện không sin → gây méo dạng điện áp → tạo sóng hài.

2) Bão hòa máy biến áp

Khi MBA làm việc gần bão hòa (quá excitation, điện áp cao, lõi từ không tốt) → từ thông không tuyến tính → sinh ra sóng hài bậc 2, 3, 5…

3) Tụ bù và hiện tượng cộng hưởng

Hệ thống có nhiều tụ bù + điện kháng đường dây → tần số riêng của hệ thống có thể trùng với một bậc sóng hài → gây khuếch đại sóng hài rất lớn.

4) Biến dạng điện áp lưới

Nguồn điện đầu vào đã bị méo dạng → truyền tới phụ tải.

5) Thiết bị đóng cắt theo dạng xung

Một số bộ điều khiển chỉnh lưu điều khiển góc pha (thyristor), điều khiển nhiệt bằng triac → tạo sóng hài bậc cao.

2. Tác hại của sóng hài

4

1) Nóng dây dẫn – tăng tổn hao

  • Sóng hài làm tăng I²R losses

  • Dây, busway, thanh cái bị nóng hơn thiết kế

  • Có thể gây chảy cách điện hoặc cháy

2) Hư hỏng máy biến áp

  • Tăng tổn hao lõi từ (eddy current, hysteresis)

  • Tăng tổn hao đồng do hiệu ứng bề mặt (skin effect)

  • Máy biến áp quá nhiệt → giảm tuổi thọ cách điện

3) Quá tải trung tính (Neutral Overload)

  • Các bậc hài bậc 3 và bội số 3 cộng dồn trên dây trung tính

  • Dây trung tính có thể cháy dù dây pha vẫn bình thường

4) Hư tụ bù – nổ tụ

  • Tụ bù rất nhạy với harmonics

  • Dòng qua tụ tăng cao → nóng → nổ tụ

  • Thường gặp khi có cộng hưởng sóng hài

5) Gây rung – ồn động cơ

  • Sóng hài mô-men xoắn → động cơ bị rung, nóng

  • Giảm tuổi thọ bạc đạn, giảm hiệu suất động cơ

6) Thiết bị điện tử hoạt động lỗi

  • Trip sai của ACB/MCCB

  • PLC, VFD, UPS báo lỗi hoặc reboot

  • Sai số thiết bị đo (CT, PT, wattmeter)

7) Suy giảm chất lượng điện – mất ổn định

  • Giảm hệ số công suất PF

  • Dễ gây mất đồng bộ, nhấp nháy điện áp (flicker)

  • Ảnh hưởng lưới điện khu vực

3. Các chỉ số thường dùng đánh giá sóng hài

  • THD-I (Total Harmonic Distortion – Dòng)

  • THD-V (Méo điện áp tổng)

  • TDD (Total Demand Distortion)
    Trong đó:

  • THD-V khuyến nghị < 5% theo IEEE 519

  • THD-I tùy theo mức dòng tải, thường 8–12% cho VFD là chấp nhận

4. Giải pháp xử lý sóng hài

  • Bộ lọc thụ động (Passive Filter)

  • Bộ lọc chủ động (AHF – Active Harmonic Filter)

  • Reactors cho VFD (AC/DC reactor)

  • Tối ưu tụ bù + cuộn kháng 7% hoặc 14%

  • Tách nguồn cho phụ tải phi tuyến lớn



Tại An Khang dịch vụ xử lý sóng hài của chúng tôi được thiết kế nhằm phát hiện – đánh giá – đưa ra giải pháp triệt để, đảm bảo hệ thống điện vận hành ổn định – an toàn – hiệu quả lâu dài.

2.1. Đề xuất và triển khai giải pháp

  • Lắp đặt Bộ lọc chủ động AHF (Active Harmonic Filter)

  • Thiết kế Bộ lọc thụ động – Tuned Filter 189Hz, 210Hz

  • Lắp cuộn kháng 7% / 14% cho hệ thống tụ bù

  • Bổ sung AC/DC Reactor cho biến tần

  • Tách nguồn phụ tải phi tuyến, tối ưu hóa sơ đồ cấp điện

2.2. Kiểm tra – nghiệm thu – đào tạo

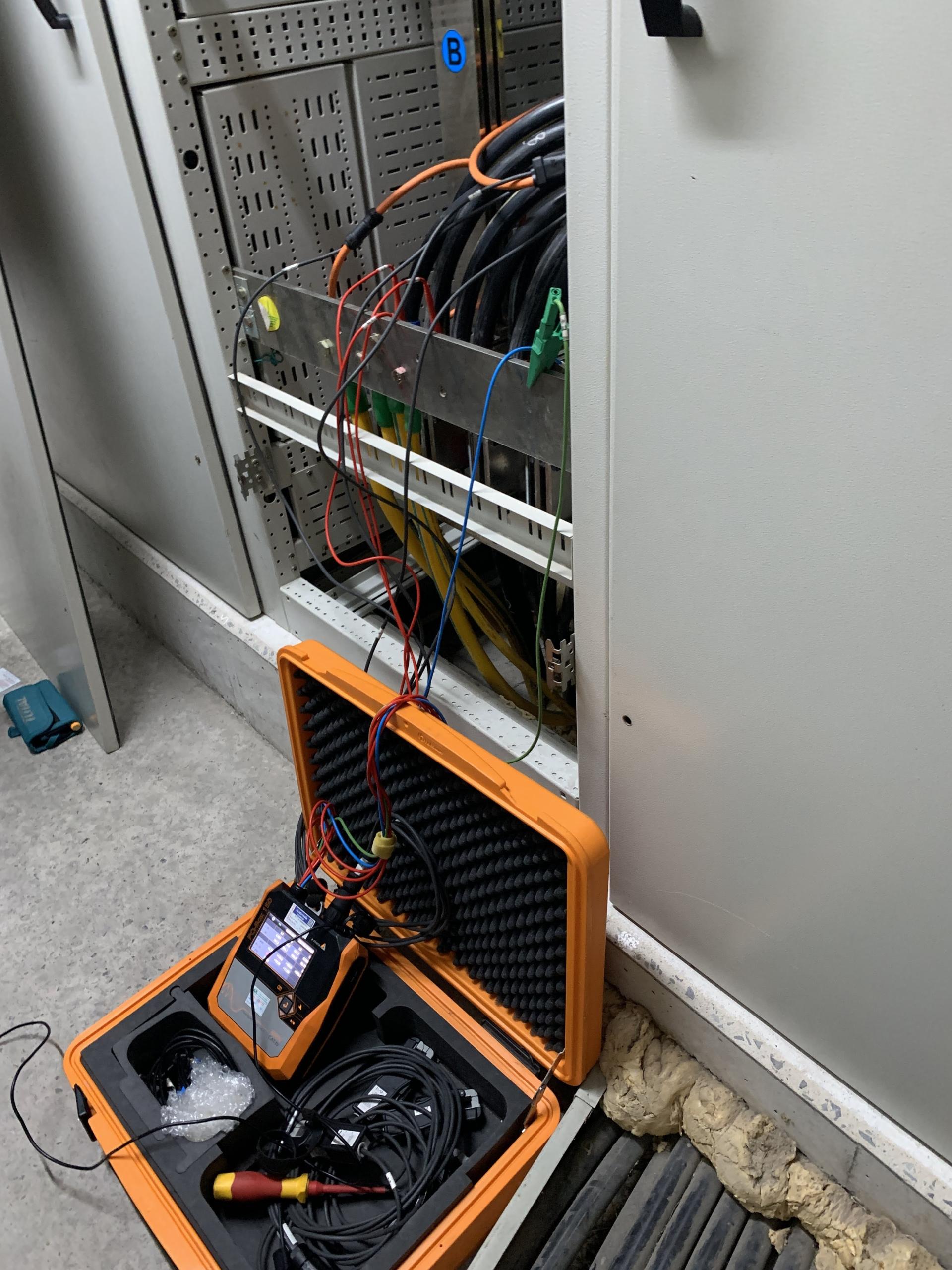

  • Đo lại sau xử lý để xác nhận hiệu quả

  • Bàn giao báo cáo chi tiết

  • Hướng dẫn vận hành & bảo trì

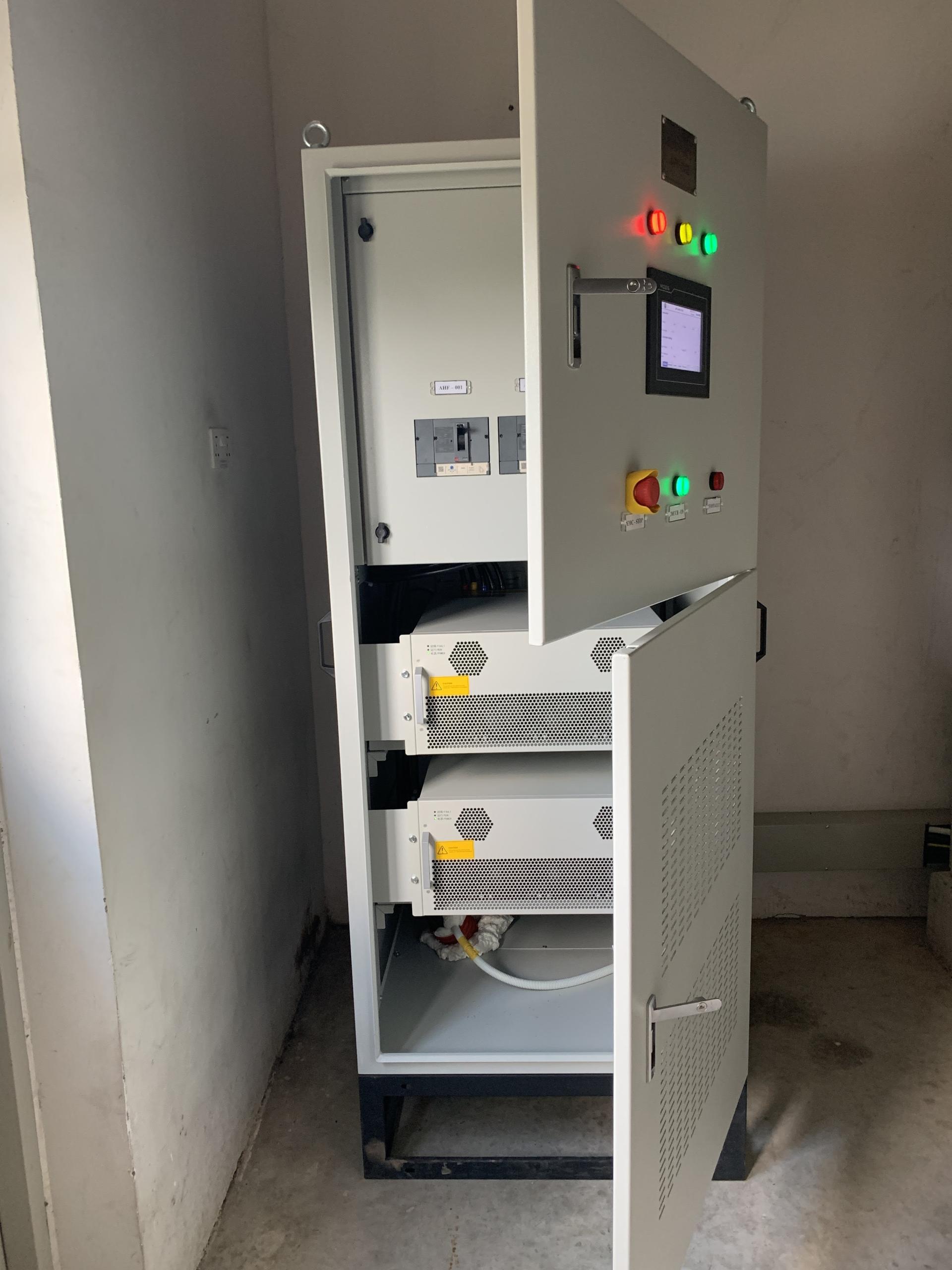

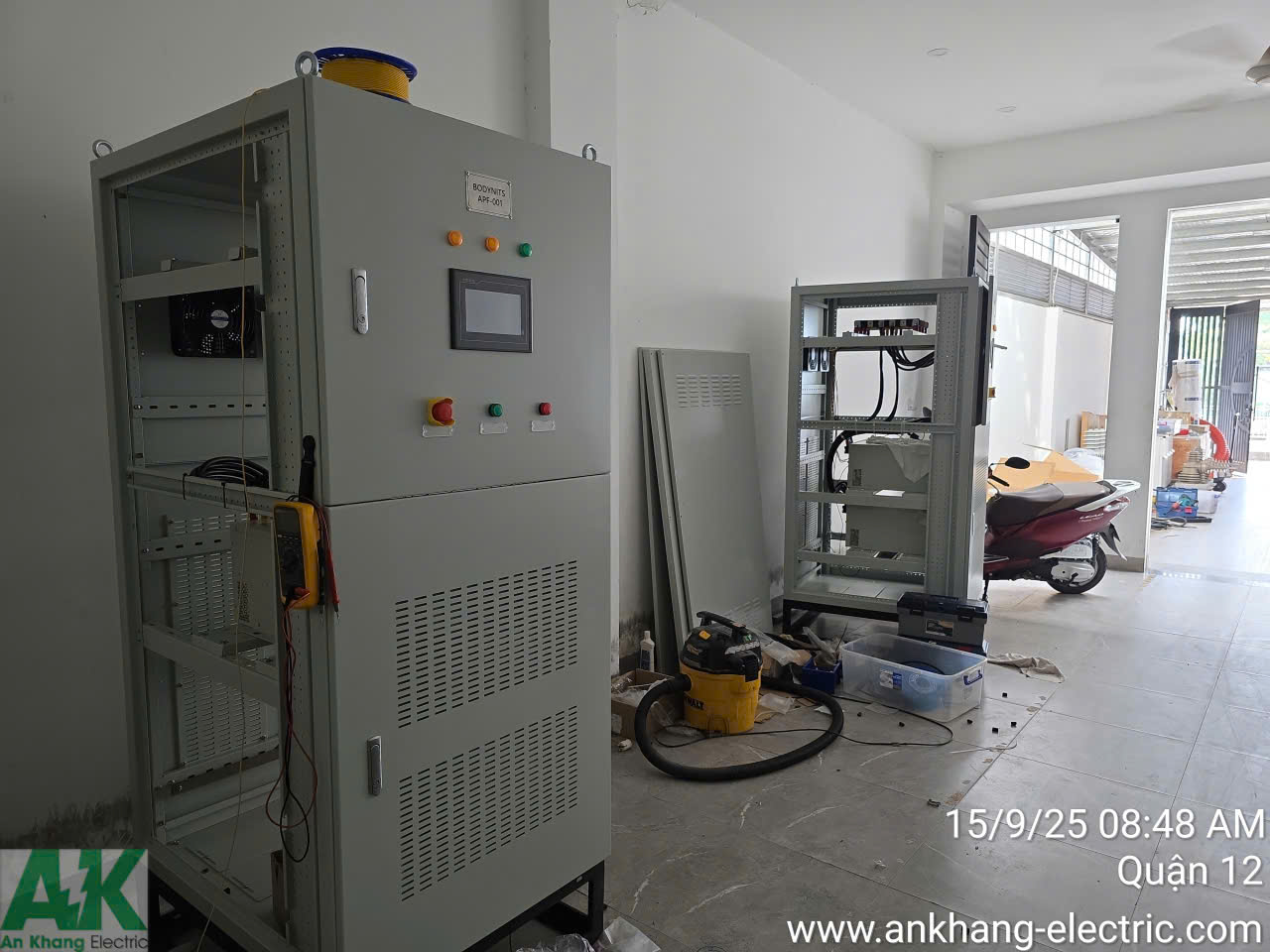

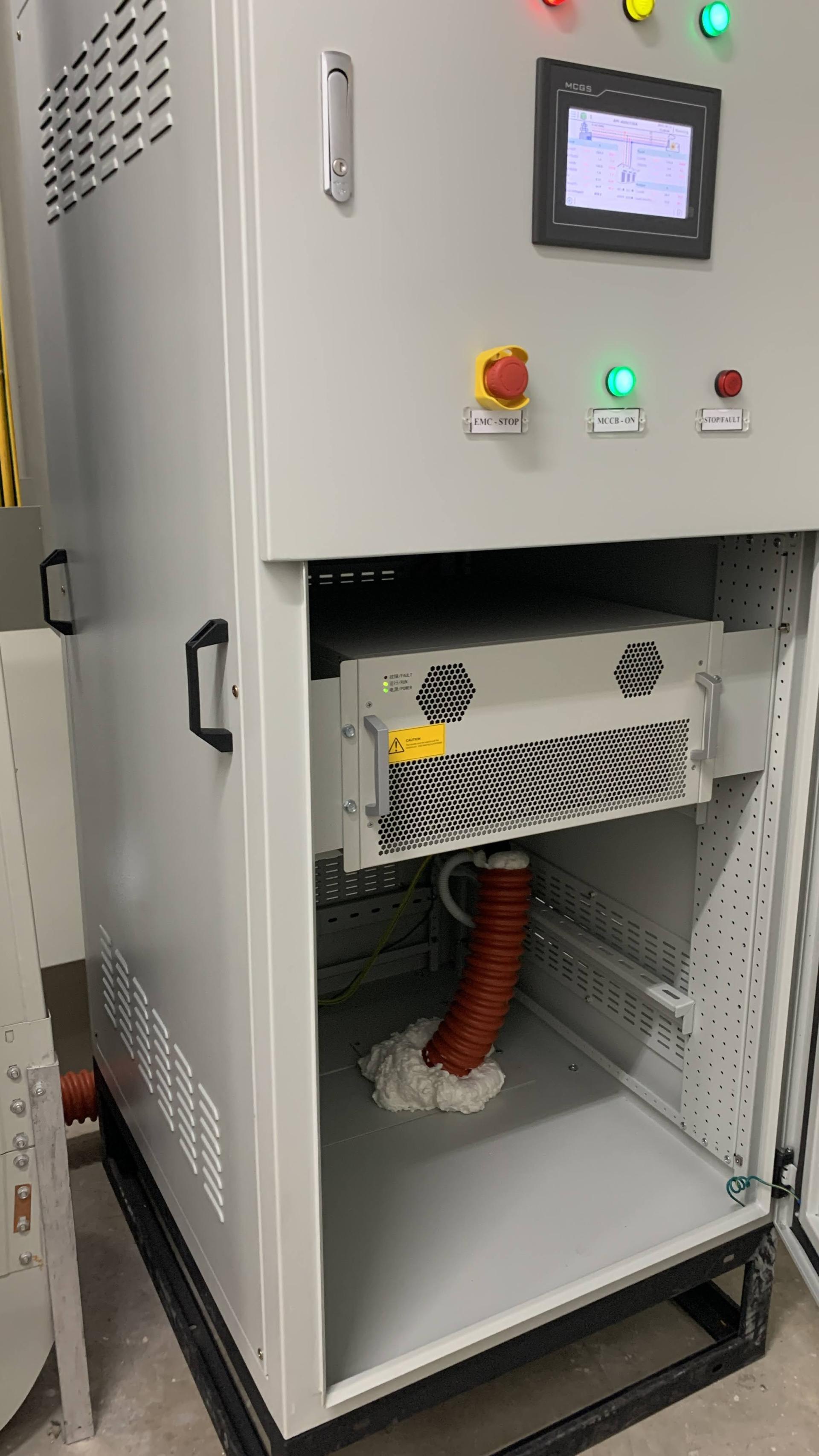

Cung cấp tủ lọc sóng hài

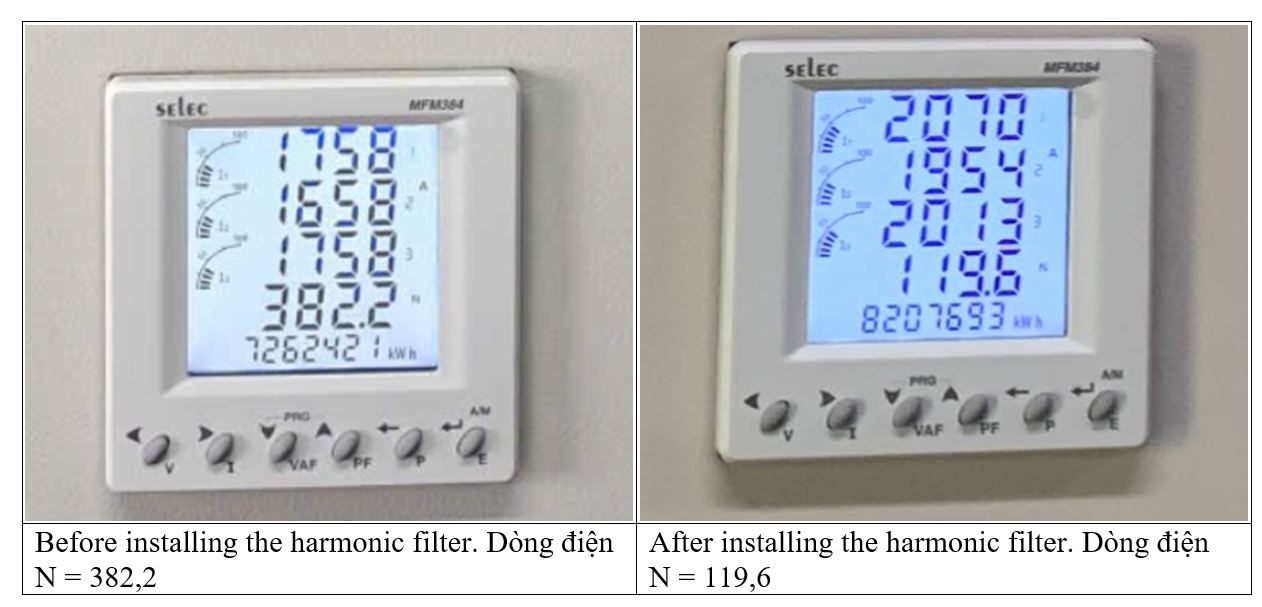

Kết quả trước và sau khi lọc sóng hài

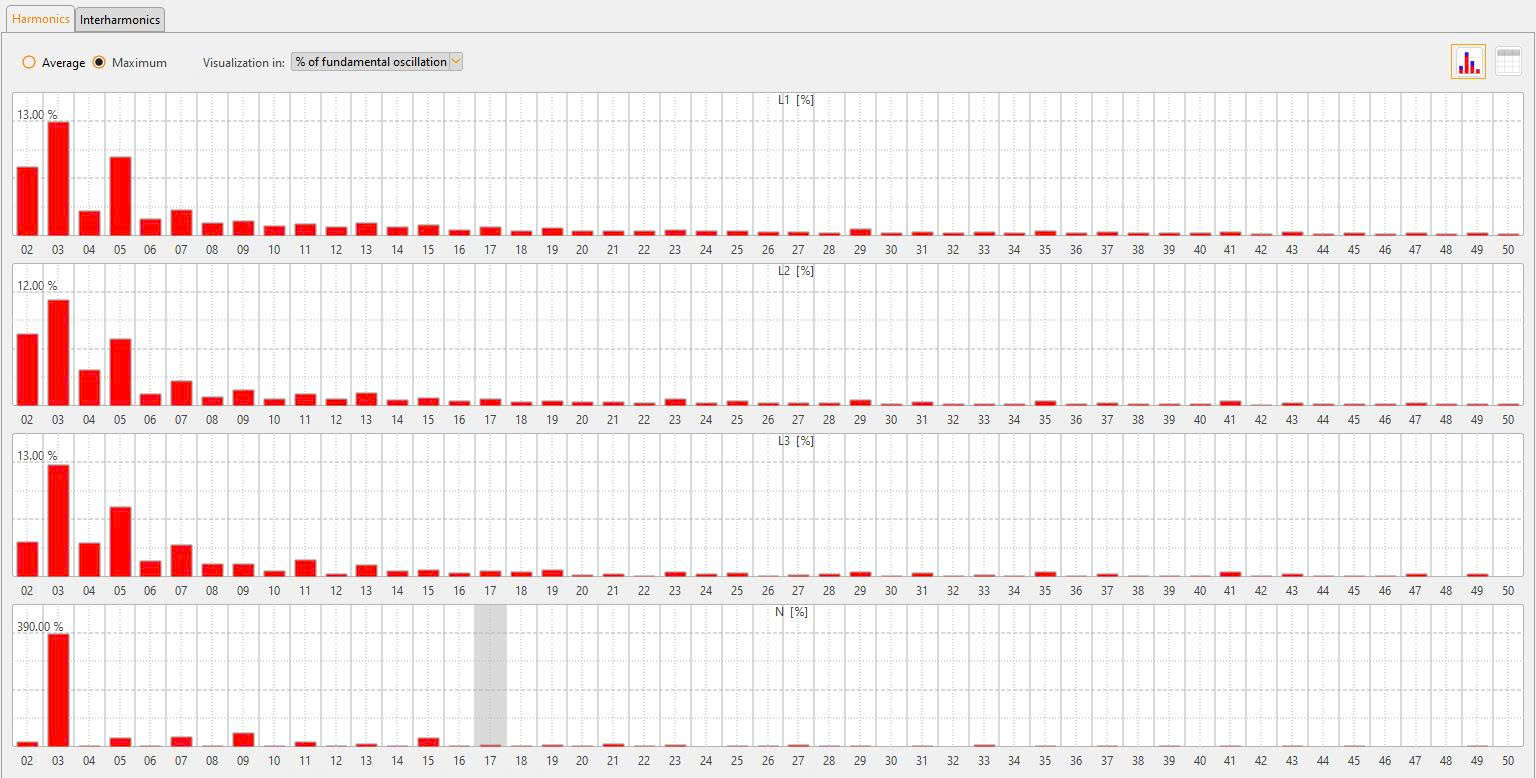

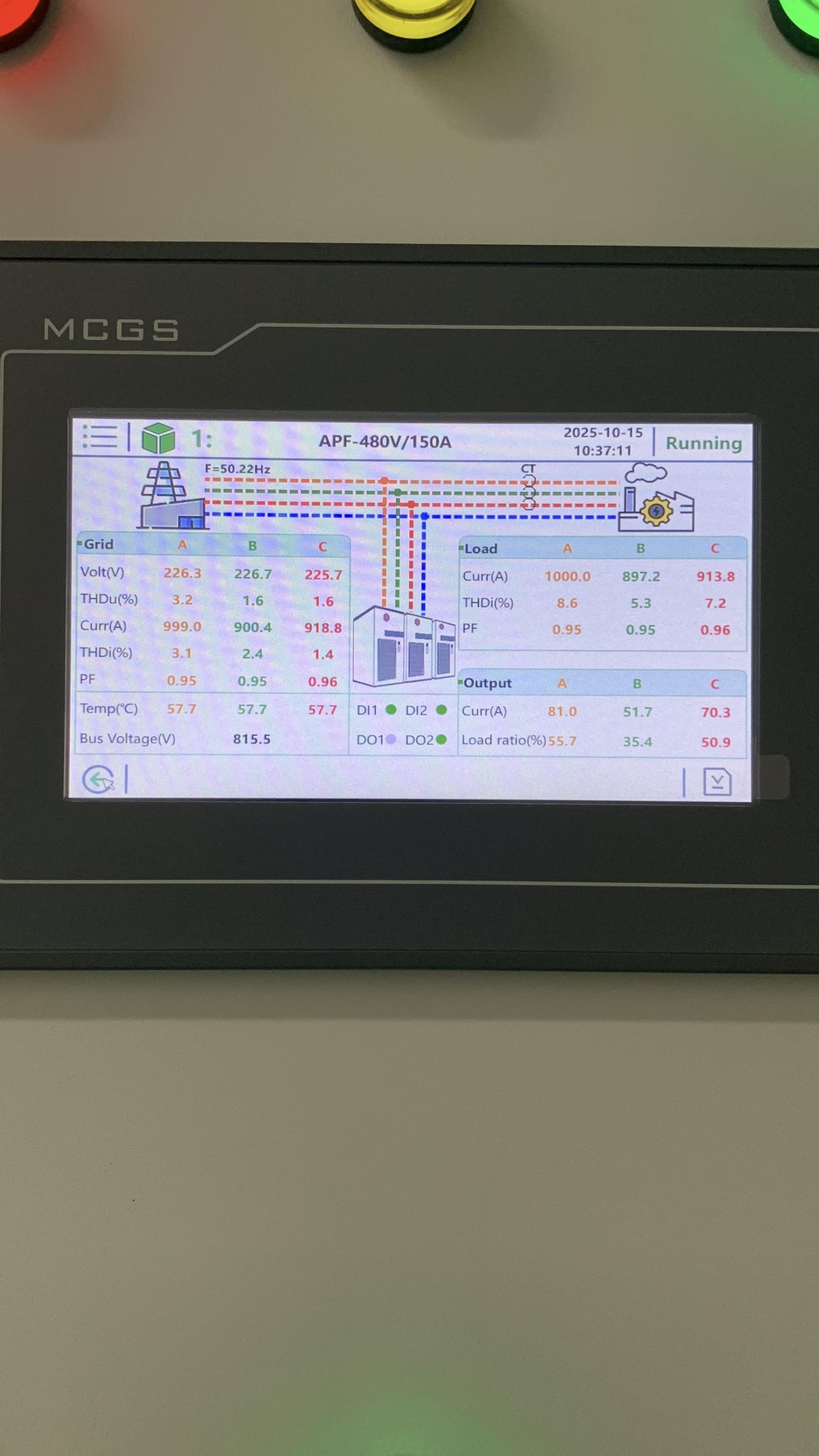

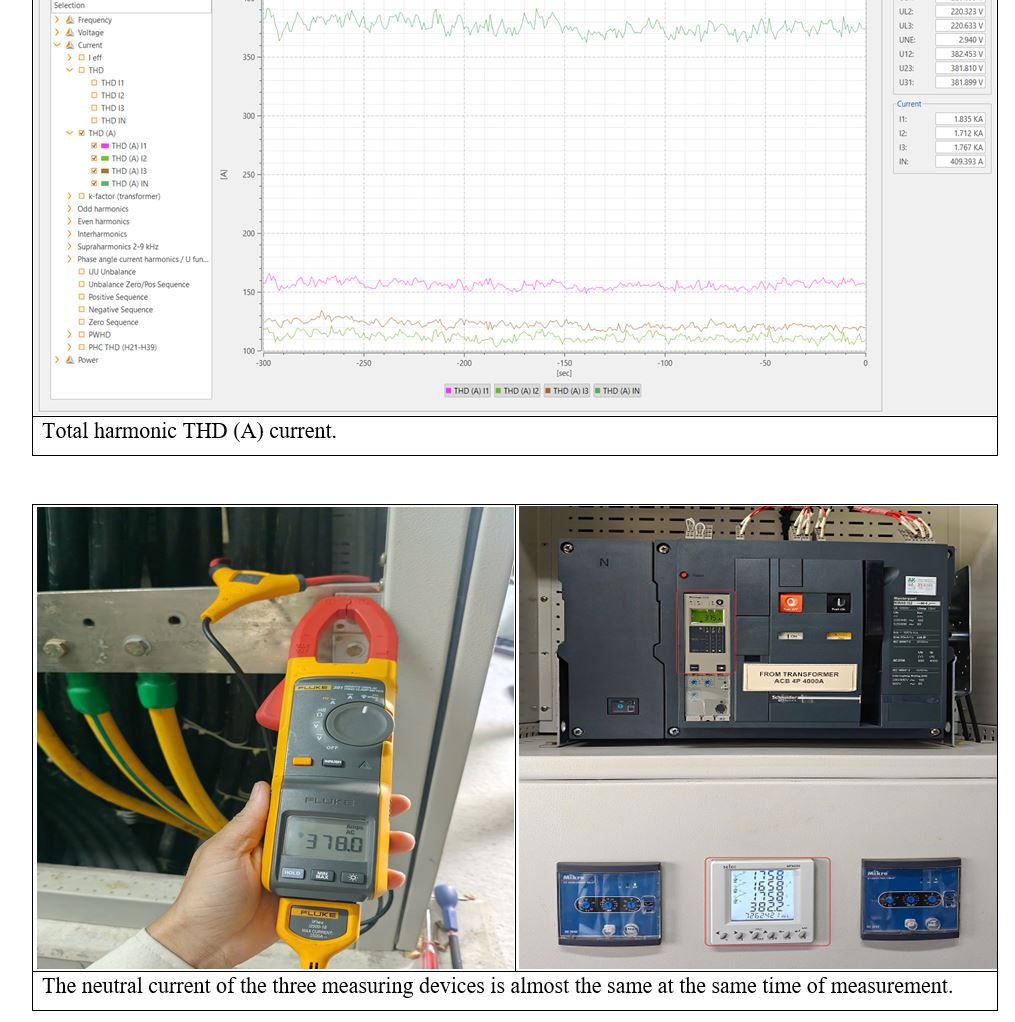

Trước khi lọc:

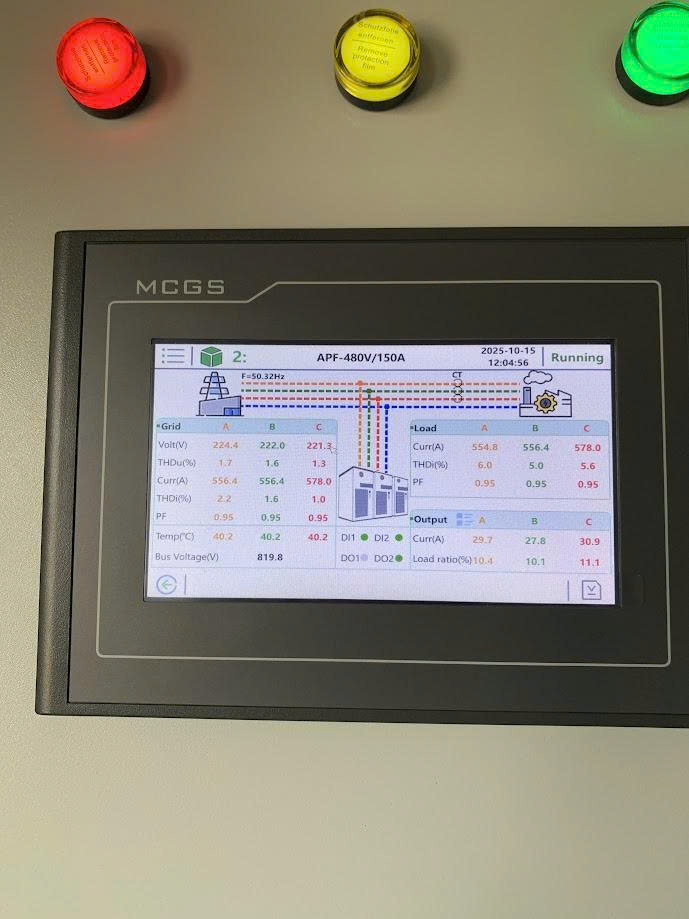

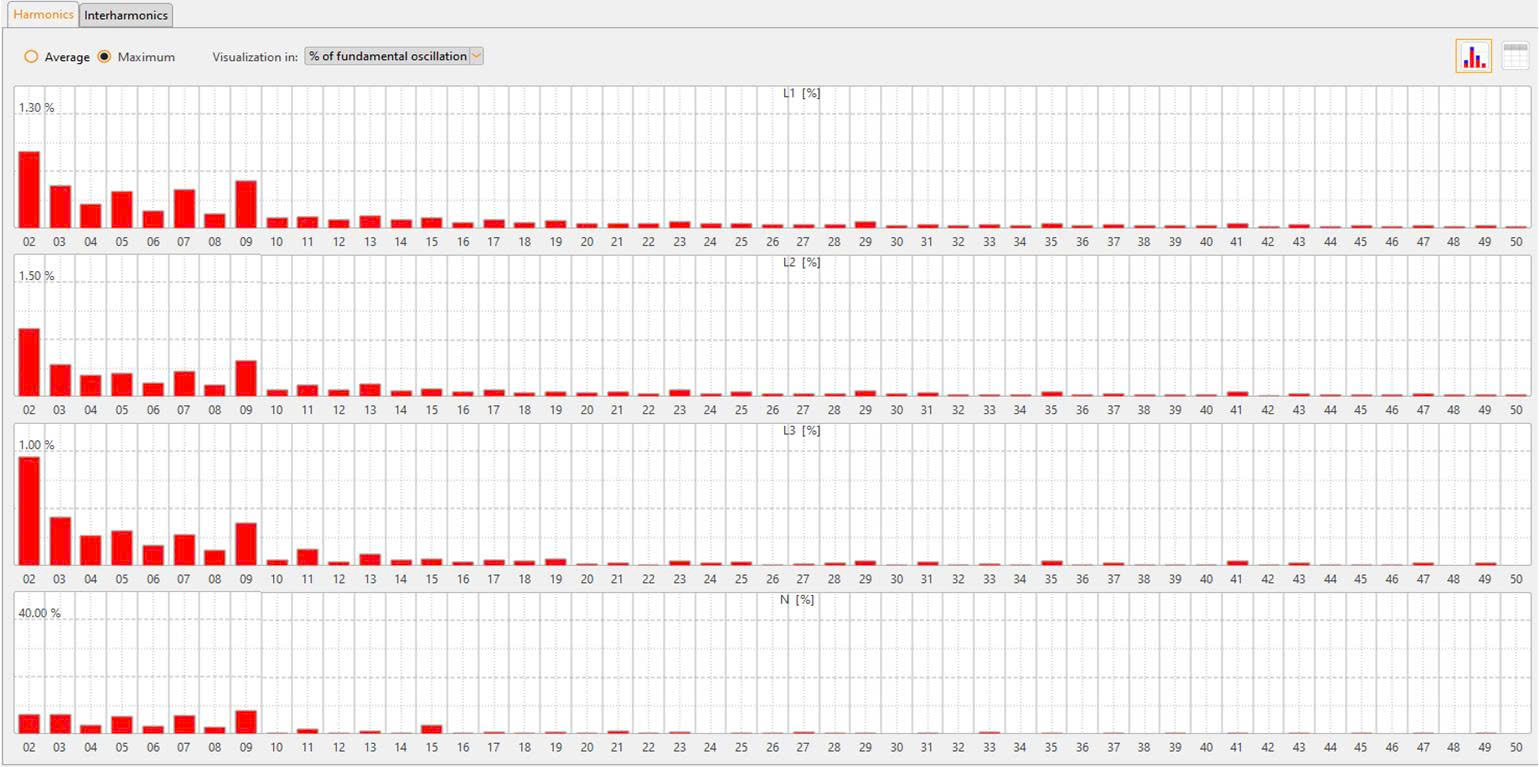

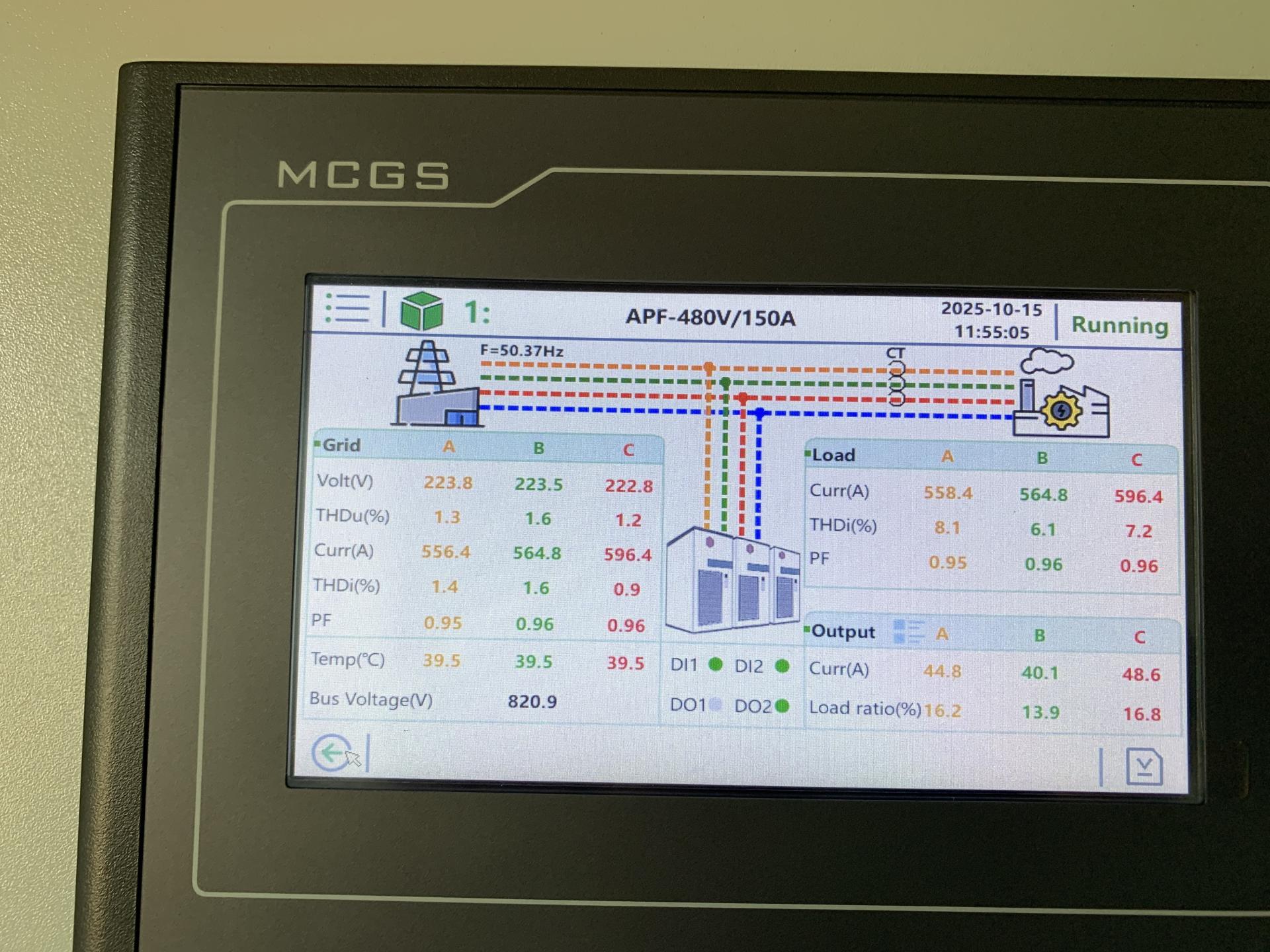

Sau khi lọc sóng hài:
