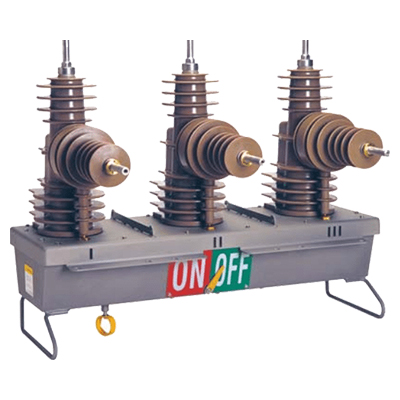

Recloser Schneider

Máy cắt tự động đóng lại Recloser , có khả năng kết nối SCADA

Loại điện áp định mức:  27kV, 630A - U27
Loại điện áp định mức:  38kV, 800A - E38S-ACR-SOLID-38-16-170 800A
– Tủ điều khiển đồng bộ
– Giá treo
– Nắp chụp đầu cực
– Cáp điều khiển(10 mét)

Hãng sản xuất: Schneider Electric

Mã SP:

U27 & E38

Giá Bán:

  • Chia sẻ qua viber bài: Recloser Schneider

1. Recloser là gì?

Recloser (hay máy cắt tự động đóng lại) là một thiết bị điện, thiết bị đóng cắt tự động chính xác với độ tin cậy cao.

Recloser được trang bị các cảm biến và thiết bị điện tử thông minh được thiết kế đặc biệt để bảo vệ đường dây và khách hàng, tự động cô lập các lỗi và khôi phục nếu lỗi đã được khắc phục.

2. Cấu tạo của Recloser

Đối với hệ thống điện, Recloser là tập hợp của các bộ phận sau:

  • Bảo vệ quá tải

  • Tự đóng lại

  • Thiết bị đóng cắt

  • Điều khiển bằng tay

Recloser loại 3 pha, dùng lắp đặt trên cột, dập hồ quang trong buồng chân không, cách điện bằng khí SF6 hoặc chất điện môi rắn. Trên vỏ ngoài Recloser có sẵn vị trí để lắp chống sét.

Thiết bị điều khiển được lắp đặt trong tủ treo trên cột ngoài trời trong điều kiện nhiệt đới, sử dụng vi mạch điện tử, bao gồm các chức năng đo lường, bảo vệ và lưu các sự kiện, và có khả năng cho phép giám sát, điều khiển tại chỗ và từ xa, kết nối với hệ thống.

Bản chất, Recloser gồm máy cắt thông thường có kèm theo bộ điều khiển cho phép lập trình số lần đóng lặp đi lặp lại theo yêu cầu xác định trước. Đồng thời sẽ đo và lưu trữ các giá trị quan trọng như P,U,I, thời điểm ngắt mạch,....

3. Nguyên lý hoạt động của Recloser

Khi xuất hiện sự cố ngắn mạch, Recloser mở ra (cắt mạch), sau một khoảng thời gian t1 (cài đặt ban đầu) nó sẽ tự động đóng lại. Lúc này, nếu sự cố còn tồn tại, recloser sẽ tiếp tục mở mạch, sau thời gian t2 recloser sẽ tự động đóng mạch. Cứ như vậy, recloser hoạt động theo đúng chương trình được cài đặt ban đầu và lần thứ 3 sẽ ngắt hẳn mạch ra khỏi hệ thống điện. Và số lần cắt và thời gian đóng cắt do người sử dụng lập trình có thể thay đổi.

Recloser có khả năng đóng lặp lại ít nhất là 3 lần, khả năng cắt 4 lần trước khi khoá. Thời gian ngừng (thời gian chờ đóng lại) điều chỉnh được.
